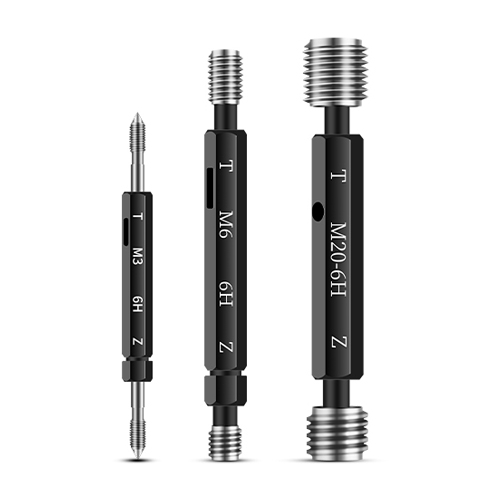

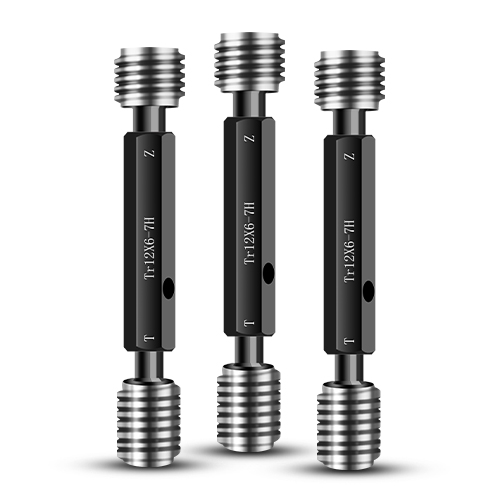

థ్రెడ్ ప్లగ్ గేజ్: అంతర్గత థ్రెడ్ పరిమాణం యొక్క ఖచ్చితత్వాన్ని కొలవడానికి ఒక సాధనం. రీబార్ కనెక్షన్ స్లీవ్ ఉమ్మడి ప్రామాణికమా కాదా అని ప్లగ్ గేజ్ ఒక ప్రత్యేక సాధనం. ప్రతి నిర్మాణ స్థలంలో ఉపయోగించిన స్లీవ్ల ప్రకారం, దంత కోణం 75 డిగ్రీలు మరియు 60 డిగ్రీలు. దయచేసి కొనుగోలు చేయడానికి ముందు మీరే ఉత్పత్తి చేసే స్లీవ్ యొక్క దంత కోణం మరియు పిచ్‌ను స్పష్టం చేయండి. థ్రెడ్ ప్లగ్ గేజ్ (బోల్ట్ గేజ్) ఏకకాల ఉపయోగం కోసం సమితి వలె ఒకే స్పెసిఫికేషన్ యొక్క రెండు చివరలను కలిగి ఉంది, అవి ద్వారా గేజ్ మరియు స్టాప్ గేజ్.
1. స్క్రూ చేయడానికి ప్రయత్నించడానికి గేజ్ ద్వారా ఉపయోగించండి. ఇది చిత్తు చేయలేకపోతే, అది అర్హత లేదు. ఈ సమయంలో, స్టాప్ గేజ్‌ను ఉపయోగించాల్సిన అవసరం లేదు ఎందుకంటే ఇది ఇప్పటికే లోపభూయిష్ట ఉత్పత్తి.
2. స్క్రూ చేయడానికి ప్రయత్నించడానికి గేజ్ ద్వారా ఉపయోగించండి. ఇది చిత్తు చేయగలిగితే, స్క్రూ చేయడానికి స్టాప్ గేజ్‌ను ఉపయోగించండి. స్టాప్ గేజ్ స్క్రూ చేయలేకపోతే లేదా ఒకటి లేదా రెండు దంతాలు మాత్రమే చిత్తు చేయబడితే, అది అర్హత కలిగి ఉంటుంది.
3. స్క్రూ చేయడానికి ప్రయత్నించడానికి గేజ్ ద్వారా ఉపయోగించండి. ఇది చిత్తు చేయగలిగితే, స్క్రూ చేయడానికి స్టాప్ గేజ్‌ను ఉపయోగించండి. స్టాప్ గేజ్ స్క్రూ చేయలేకపోతే లేదా ఒకటి లేదా రెండు దంతాలు మాత్రమే చిత్తు చేయబడితే, అది అర్హత కలిగి ఉంటుంది.

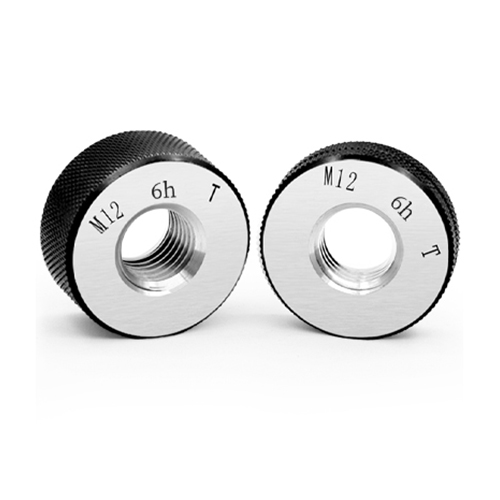

థ్రెడ్ రింగ్ గేజ్: బాహ్య థ్రెడ్ పరిమాణం యొక్క ఖచ్చితత్వాన్ని కొలవడానికి ఒక సాధనం. మా రింగ్ గేజ్ స్టీల్ బార్ కనెక్షన్ థ్రెడ్ హెడ్ ప్రామాణికమా కాదా అని గుర్తించడానికి ఒక ప్రత్యేక సాధనం. ప్రతి నిర్మాణ స్థలంలో ఉపయోగించిన స్లీవ్ ప్రకారం, దంత కోణం 75 డిగ్రీలు మరియు 60 డిగ్రీలు. దయచేసి మీరు కొనుగోలు చేయడానికి ముందు మీరు ఉత్పత్తి చేసే థ్రెడ్ హెడ్ యొక్క దంత కోణం మరియు పిచ్‌ను స్పష్టం చేయండి. థ్రెడ్ రింగ్ గేజ్ యొక్క ఉద్దేశ్యం వర్క్‌పీస్ యొక్క బాహ్య థ్రెడ్ పరిమాణం అర్హత ఉందో లేదో తనిఖీ చేయడం.
థ్రెడ్ రింగ్ గేజ్ యొక్క ప్రతి స్పెసిఫికేషన్ రెండు రకాలుగా విభజించబడింది: గేజ్ ద్వారా మరియు ఆపండిగేజ్, దీనిని విడిగా లేదా కలిసి కొనుగోలు చేయవచ్చు (గుర్తించబడిన ధర ఒక మోడల్ యొక్క ధర, ఒకటి ద్వారా గేజ్ లేదా ఒక స్టాప్ గేజ్).
తనిఖీ సమయంలో, ద్వారా గేజ్ వర్క్‌పీస్ యొక్క బాహ్య థ్రెడ్‌తో చిత్తు చేయగలిగినప్పుడు మాత్రమే, మరియు స్టాప్ గేజ్ వర్క్‌పీస్ యొక్క బాహ్య థ్రెడ్‌తో మాత్రమే చిత్తు చేయబడుతుంది మరియు స్క్రూయింగ్ మొత్తం రెండు పిచ్‌లకు మించదు, బాహ్య థ్రెడ్ అర్హత సాధించటానికి నిర్ణయించబడవచ్చు; లేకపోతే, బాహ్య థ్రెడ్ పరిమాణాన్ని అర్హత లేనిదిగా నిర్ణయించవచ్చు. బాహ్య థ్రెడ్ యొక్క నాణ్యతను గుర్తించడానికి థ్రెడ్ రింగ్ గేజ్ ఉపయోగించబడుతుంది. ఇది బాహ్య థ్రెడ్ వినియోగ అవసరాలను తీరుస్తుందో లేదో మాత్రమే కనుగొంటుంది.
ఉదాహరణకు, 3.0 పిచ్‌తో ఉన్న M25 థ్రెడ్ ప్రాసెస్ అవసరాలను తీర్చగలదా అని తనిఖీ చేయడానికి, M25*3.0 థ్రెడ్ రింగ్ గేజ్‌ను ఉపయోగించండి (రెండు రకాలు ఉన్నాయి, ఒకటి గేజ్ ద్వారా మరియు మరొకటి స్టాప్ గేజ్). ద్వారా గేజ్ పాస్ కోసం, మరియు స్టాప్ గేజ్ ఆగిపోవడం కోసం, ప్రాసెస్ చేయబడిన థ్రెడ్ అర్హత ఉందని రుజువు చేస్తుంది.
